헬리칼파일

개요

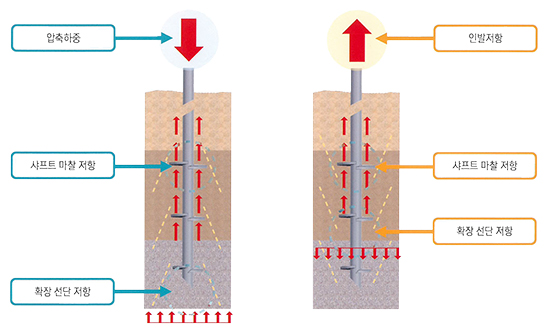

헬리칼 파일은 굴삭기에 회전모터를 장착하여 나선회전 관입력과 굴삭기 유압에 의한 밑으로 누르는 하향력으로 나선형 회전판을 설치한 파일을 관입시켜 주변 마찰과 선단 지지함으로써 압축과 인장력을 이용한 파일 공법
- 1836년 Alexander Mitchell이 England, Thames 제방에 등대에 Screw PILE을 사용
- 1840년에서 1850년 사이에 동부, 플로리다 해안, 걸프만의 100여개가 넘는 등대의 기초에 적용
- 1920년에서 1980년대에는 Helical Anchor가 보급
- 지난 20년간 Helix pier, screw pier, helical foundation, torque anchor, 등으로 개발.
- 2011년 국내에서 Helical pile 시공됨.

특징

- 굴삭기에 회전모터를 결합함으로 조립이 간편하여 즉각적인 시공가능
- 일체화된 장비로 천공시간이 상대적으로 공기단축
- 저소음, 저진동공법으로 민원발생 최소화
- 비배토 공법으로 슬라임이 발생하지 않고 먼지발생이 없는 친환경적 공법
- 다양한 각도에서도 시공이 가능하므로 경사시공에 용이
- 소규모장비로 도심지에서 근접시공가능

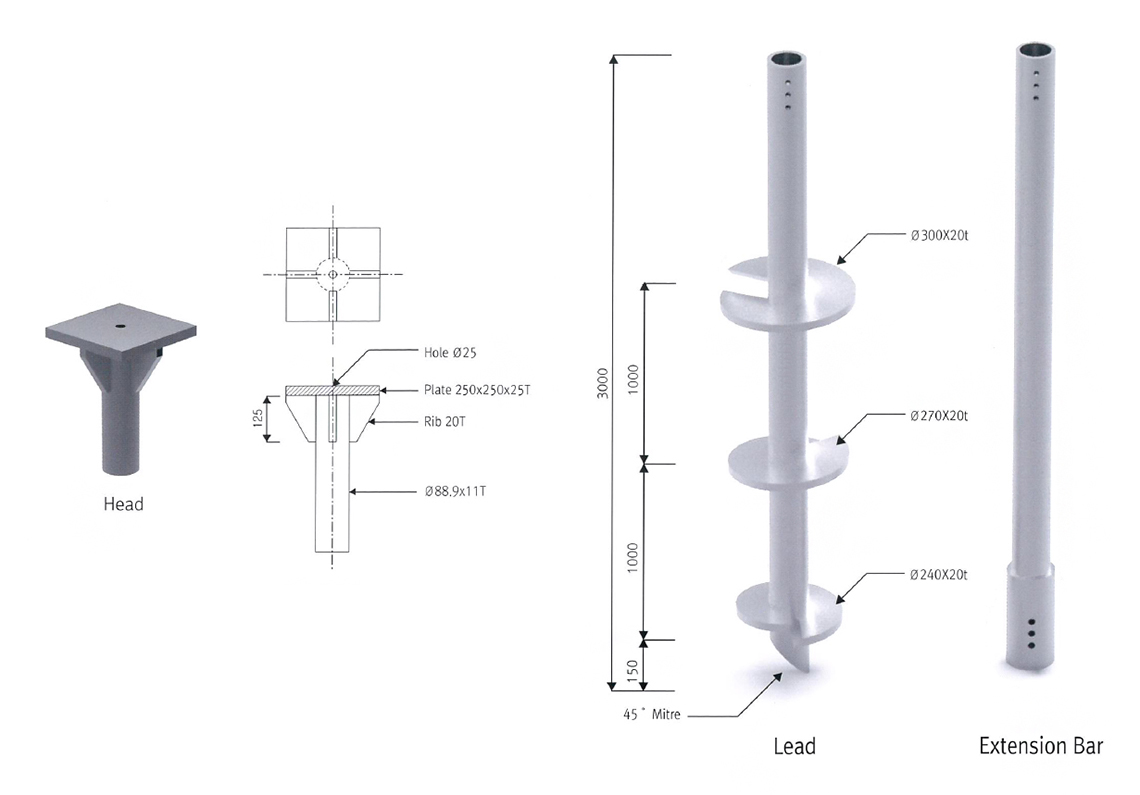

자재재원

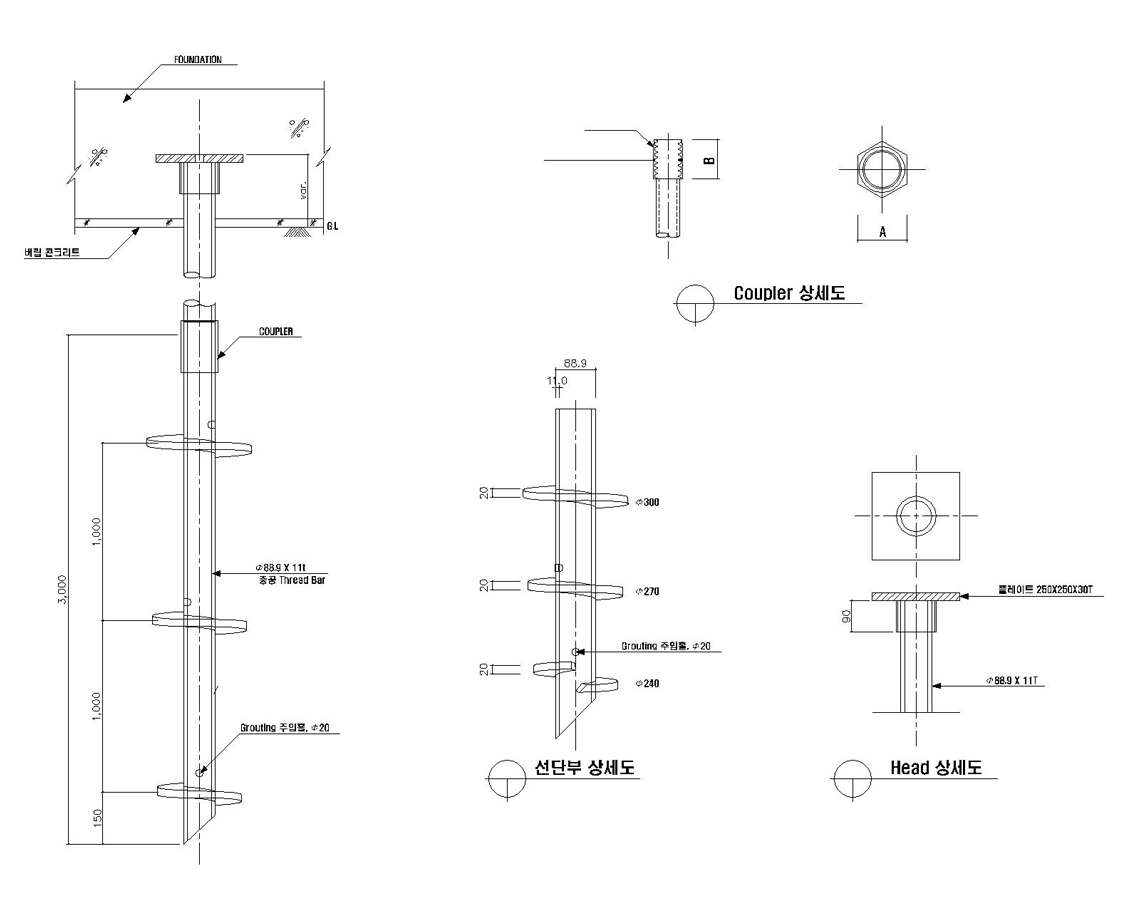

상세도
