마이크로파일공법

개요

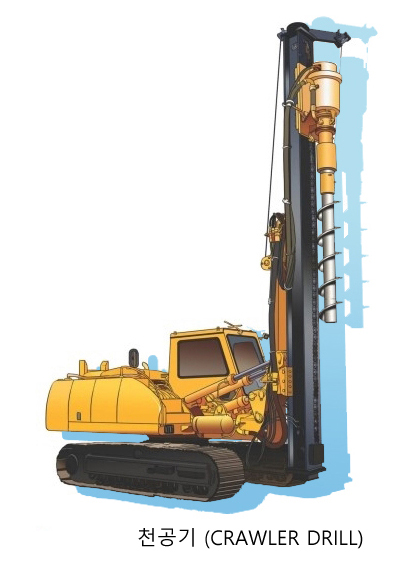

- 지반을 크롤라 드릴장비로 천공하여 고강도 강재(Thread bar)나 강봉을 삽입한 후 시멘트 밀크를 주입하여 주면마찰 지지파일을 형성하는 공법
- 1950년대 이탈리아에서 건물기초 보강 공법으로 개발됨
- Pali Radice(Root Pile, 뿌리말뚝)로 불림
- 1970년대 특허 만료된 후부터 Micropile공법으로 불림

특징

- 소구경파일공법
- 소형 장비로 협소, 제한된 지역 시공 가능
- 고강도 강봉의 전단변형과 지진하중 확보
- 절단 및 커플러 연결로 좁은 곳에서 사용
- 강봉과 그라우트와 주변 마찰력 극대화
- SINGLE 또는 GROUP PILE로 높은하중 지지
- 압축력 및 인장력 복합하중에 동시저항
- 다양한 각도에서 경사시공에 용이

자재재원

공칭직경
(㎜)
강도
(N/㎟)
공칭단면적
(㎟)
항복하중
(KN)
극한하중
(KN)
인장하중
(Fy/1.75)
압축하중
(Fy/1.71)
50 500/550 1963 982 1080 561 574
65 500/550 3318 1659 1825 948 970
75 500/550 4418 2209 2430 1262 1291

상세도
